Neutron-Server启动流程分析

Neutron-Server启动流程分析

正常的来看,应该是先看nova源码的。一方面网上资料也比较丰富,一方面也是更具有代表性。所以我也就不从头再来,浪费太多的精力去描述像router,deploy等库的使用了
比如臭蛋的两篇博客就写得挺详细的,结合代码看一下,倒也可以很快速的了解

Nova Service启动

Openstack Paste Deploy介绍

deploy加载配置定位到具体的类

/etc/neutron/api-paste.ini,有这么一行,直接指明了哪个类作为router启动

paste.app_factory = neutron.api.v2.router:APIRouter.factory

实例化neutron/api/v2/router.py中的APIRouter

class APIRouter(wsgi.Router):
    # 一个工厂类方法
    @classmethod
    def factory(cls, global_config, **local_config):
        return cls(**local_config)

    # 真正调用的实例化方法
    def __init__(self, **local_config):
        ...
        #获取NeutornManage的core_plugin,这个定义在/etc/neutron/neutron.conf,比如我的是
        #core_plugin = neutron.plugins.openvswitch.ovs_neutron_plugin.OVSNeutronPluginV2
        plugin = manager.NeutronManager.get_plugin()

        #扫描特定路径下的extensions
        ext_mgr = extensions.PluginAwareExtensionManager.get_instance()
        ...

        #定义的局部方法
        def _map_resource(collection, resource, params, parent=None):
            ...
            controller = base.create_resource(
                collection, resource, plugin, params, allow_bulk=allow_bulk,
                parent=parent, allow_pagination=allow_pagination,
                allow_sorting=allow_sorting)
            ...
            # 将这些resource加进router中
            return mapper.collection(collection, resource, **mapper_kwargs)


        # 遍历 {'network': 'networks', 'subnet': 'subnets','port': 'ports'}
        # 添加controller
        for resource in RESOURCES:
            _map_resource(RESOURCES[resource], resource,
                        attributes.RESOURCE_ATTRIBUTE_MAP.get(
                            RESOURCES[resource], dict()))

        for resource in SUB_RESOURCES:
            ...
            #其实操作和上面一个差不多,

由这个可以看出,添加的controller类型主要分为三类:(其实只要你在neutron目录下grep一下,看哪里调用了create_resource方法即可)

  1. OVSNeutronPluginV2
  2. extensions/*.py
  3. plugins/*.py

针对前两途径加载resource的类,下面慢慢进行描述。至于第三种,则是在各个不同的plugin内部额外实现的,不是必须的。

顺便简单的提一下,在neutron/api/extensions.py下的get_instance方法,这里其实也是和nova一样,是遍历目录下的py文件,来增加extension的

...
@classmethod
def get_instance(cls):
    if cls._instance is None:
        cls._instance = cls(get_extensions_path(),
                            NeutronManager.get_service_plugins())
...

Resource:OVSNeutronPluginV2的实现

看了代码的你肯定知道,OVSNeutronPluginV2这个类,作为core_plugin继承了好多的的类

class OVSNeutronPluginV2(db_base_plugin_v2.NeutronDbPluginV2,
                         external_net_db.External_net_db_mixin,
                         extraroute_db.ExtraRoute_db_mixin,
                         l3_gwmode_db.L3_NAT_db_mixin,
                         sg_db_rpc.SecurityGroupServerRpcMixin,
                         l3_agentschedulers_db.L3AgentSchedulerDbMixin,
                         agentschedulers_db.DhcpAgentSchedulerDbMixin,
                         portbindings_db.PortBindingMixin,
                         extradhcpopt_db.ExtraDhcpOptMixin,
                         addr_pair_db.AllowedAddressPairsMixin):

OVSNeutronPluginV2基本上没有什么自己的method,全靠它的”爹们”了。

随便抓两个来看下,比如NeutronDbPluginV2,他的method有get_port,create_network之类的,还有L3_NAT_db_mixincreate_router等。反正与db的操作,OVSNeutronPluginV2是不会管的,都在它的父类那边处理。

再看看OVSNeutronPluginV2继承的这些父类们:

#NeutronDbPluginV2继承自NeutronPluginBaseV2
class NeutronDbPluginV2(neutron_plugin_base_v2.NeutronPluginBaseV2,
                       CommonDbMixin):


class NeutronPluginBaseV2(...) :
   @abstractmethod
   def create_subnet(self, context, subnet):
   @abstractmethod
   def update_subnet(self, context, id, subnet):
   @abstractmethod
   def get_subnet(self, context, id, fields=None):
   @abstractmethod
   def get_subnets(self, context, filters=None, fields=None,

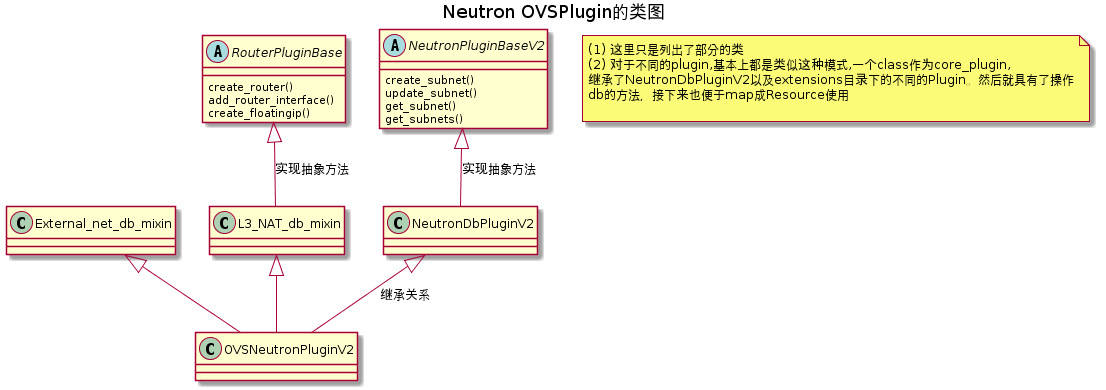

其类图如下:(仅展示部分)

Neutron的OVS-Plugin类图, 仅展示部分

基本上可以说有一个接口类(如图中的NeutronPluginBaseV2),定义了抽象方法,然后一个具体的db类来实现(如NeutronDbPluginV2,这里是采用SQLAlchemy来完成db模型的)

Resource:Extensions目录下resource的实现

/etc/neutron/api-paste.ini还有这么一项配置

[filter:extensions]
paste.filter_factory = neutron.api.extensions:plugin_aware_extension_middleware_factory

plugin_aware_extension_middleware_factory会调用到ExtensionMiddleware.__init__方法,其代码如下:

class ExtensionMiddleware(wsgi.Middleware):

    def __init__(self, application,
                 ext_mgr=None):
        self.ext_mgr = ...
        mapper = routes.Mapper()

        # ext_mgr.get_resources()其实在内部会调用每个extensions目录下的extension类的get_resource方法
        for resource in self.ext_mgr.get_resources():
            ...
            # 针对每个extension
            mapper.resource(resource.collection, resource.collection,
                            controller=resource.controller,
                            member=resource.member_actions,
                            parent_resource=resource.parent,
                            path_prefix=path_prefix)
            ...

比如在extensions下的securitygroup.py中的get_resources方法,看这个代码就知道其中可以处理security_groupsecurity_group_rule两类请求了。

class Securitygroup(extensions.ExtensionDescriptor):
    def get_resources(cls):
        ...
        exts = []
        plugin = manager.NeutronManager.get_plugin()
        for resource_name in ['security_group', 'security_group_rule']:
            ...
            controller = base.create_resource(collection_name,
                                              resource_name,
                                              plugin, params, allow_bulk=True,
                                              allow_pagination=True,
                                              allow_sorting=True)
            ex = extensions.ResourceExtension(collection_name,
                                              controller,
                                              attr_map=params)
            exts.append(ex)
        return exts

如此,Neutron-Server就已经基本上启动了,无外乎就是加载配置,router各种resource,然后就等待请求了。其中router哪些resource完全是由配置文件来决定的。
当然,在启动的过程中也会初始化db,这也就是为何在安装neutron的时候无需像novaglance等要执行db sync的原因了。

最后说一下,上面将各种操作都给map到位了,但是调用的时候呢?
Ok, 其实对资源的处理最终都会交由neutron/api/v2/base.py中定义的Controller类来处理,比如create-network请求,在create方法的末端,你会看到:

class Controller():
def create(...):
    ...
    obj_creator = getattr(self._plugin, action)
    if self._collection in body:
        # Emulate atomic bulk behavior
        objs = self._emulate_bulk_create(obj_creator, request,
                                            body, parent_id)
        return notify({self._collection: objs})
    else:
        kwargs.update({self._resource: body})
        # 在这里,最后就调用到了不同的plugins对不同的resource的处理
        obj = obj_creator(request.context, **kwargs)
        return notify({self._resource: self._view(request.context,
                                                    obj)})

通过obj_creator就可以调用到具体的handler了
